原文作者：Rita
导读
摩根大通用第一性原则推演了 AI 数据中心的完整供电链路，核心结论：AI 电力半导体市场 2025 年约 27 亿美元，2028 年冲到 192 亿美元，三年 82% 复合增速。更大的变量是 800V 高压直流架构革命，用碳化硅固态变压器、氮化镓转换器替代传统机电设备，半导体含量从单瓦 175 美元跳到 260 美元。这意味着一个被 GPU 光芒遮盖的价值链正在浮出水面。
80 GW 算力背后，每一瓦都要跑五级接力
所有人都在算 GPU 出货量，很少有人算电。当前数据中心供电是一条效率低下的长链：电网 10-35kV 交流电，先经变压器降压至 400-480V，再进 UPS 不间断电源，过 PDU 配电单元，到服务器电源把交流转直流，最后经 VRM 稳压到 GPU 核心所需的亚伏级电压。五级转换，每级损失 2-5%，端到端效率只有 85-88%。单机架 100kW 的话，15kW 变成废热，全得靠冷却系统带走。
摩根大通基于内部 AI 服务器模型测算，2028 年全球 AI 数据中心将新增约 81 GW 装机容量，含约 63 GW 新建和 18 GW 替换。AI 芯片功耗占约 54 GW，加上网络设备和 PUE 系数后达到最终数字。支撑这 81 GW 的电力半导体市场，报告预估单瓦半导体含量将从当前 175 美元升至 260 美元，推动总市场达到 $192 亿。
800V 架构革命：电压翻倍，芯片翻三倍

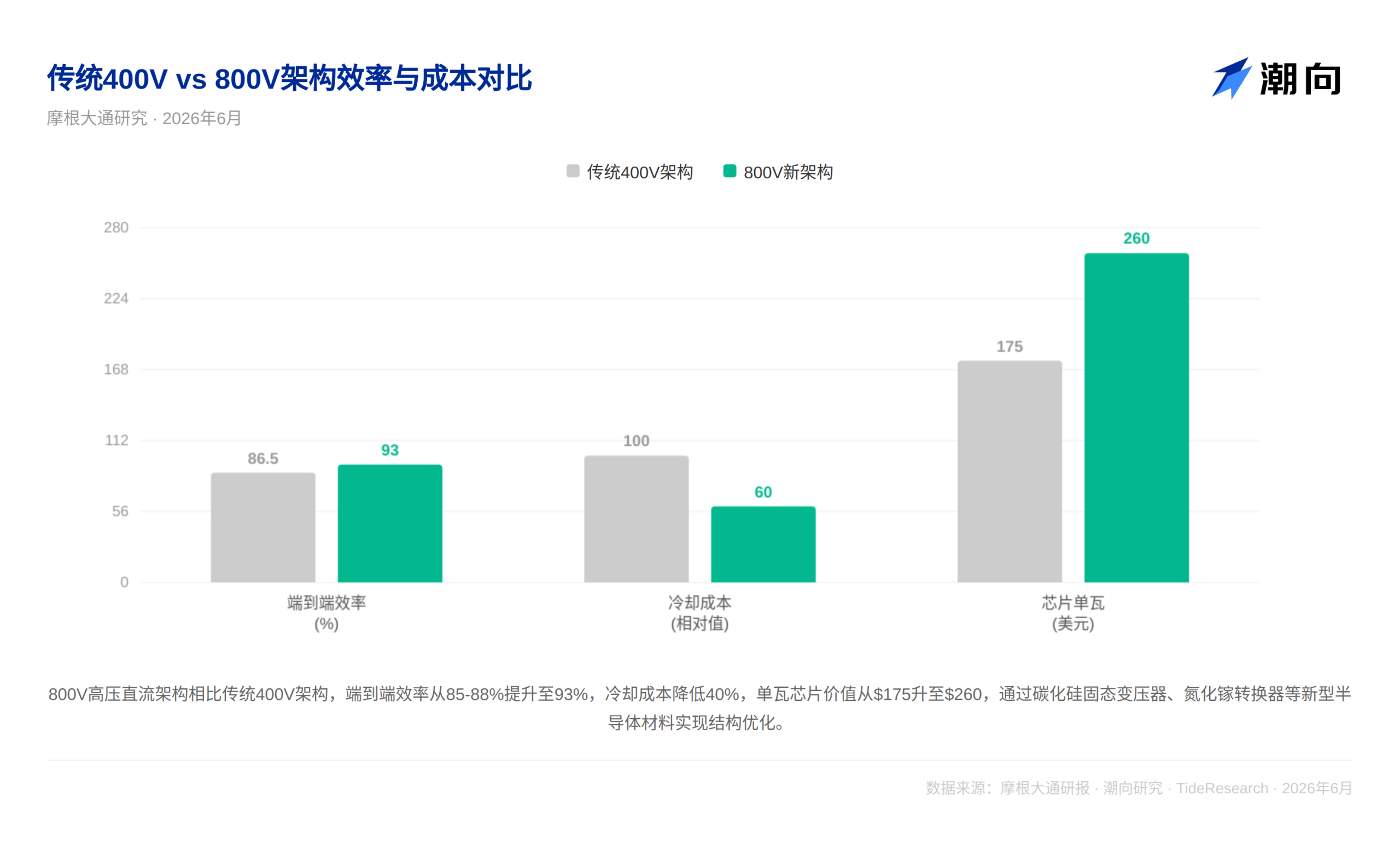

报告最核心的技术洞察是 800V 高压直流（HVDC）架构替代传统交流架构。物理逻辑很简单：功率等于电压乘电流，热损耗与电流平方成正比。电压从 400V 提到 800V，电流减半，铜损降至四分之一。但架构切换的真正意义在半导体含量的质变。
传统架构中大量环节是机电设备，半导体的浓度集中在 PSU 和 VRM 两处。800V 架构引入了四个新节点：碳化硅（SiC）固态变压器替代传统铜绕组变压器；碳化硅固态断路器实现微秒级故障切断；直流原生电池备份单元带双向 DC-DC 转换器和 BMS 芯片；机架级 800V 到低压的 DC-DC 转换。
报告给出了清晰时间线：2026-2027 年仍是传统 400V 架构为主，但改造已开始，侧车电源机架和电源架陆续出现。2027 下半年到 2028 年，英伟达 Kyber 机架（单机架 600kW）将带动 800V 原生方案规模化部署。2028 年后固态变压器成熟，从侧车电源机架加变压器合并为单一 SST 设备。
SiC 吃高压，GaN 吃中间，硅守最后一道

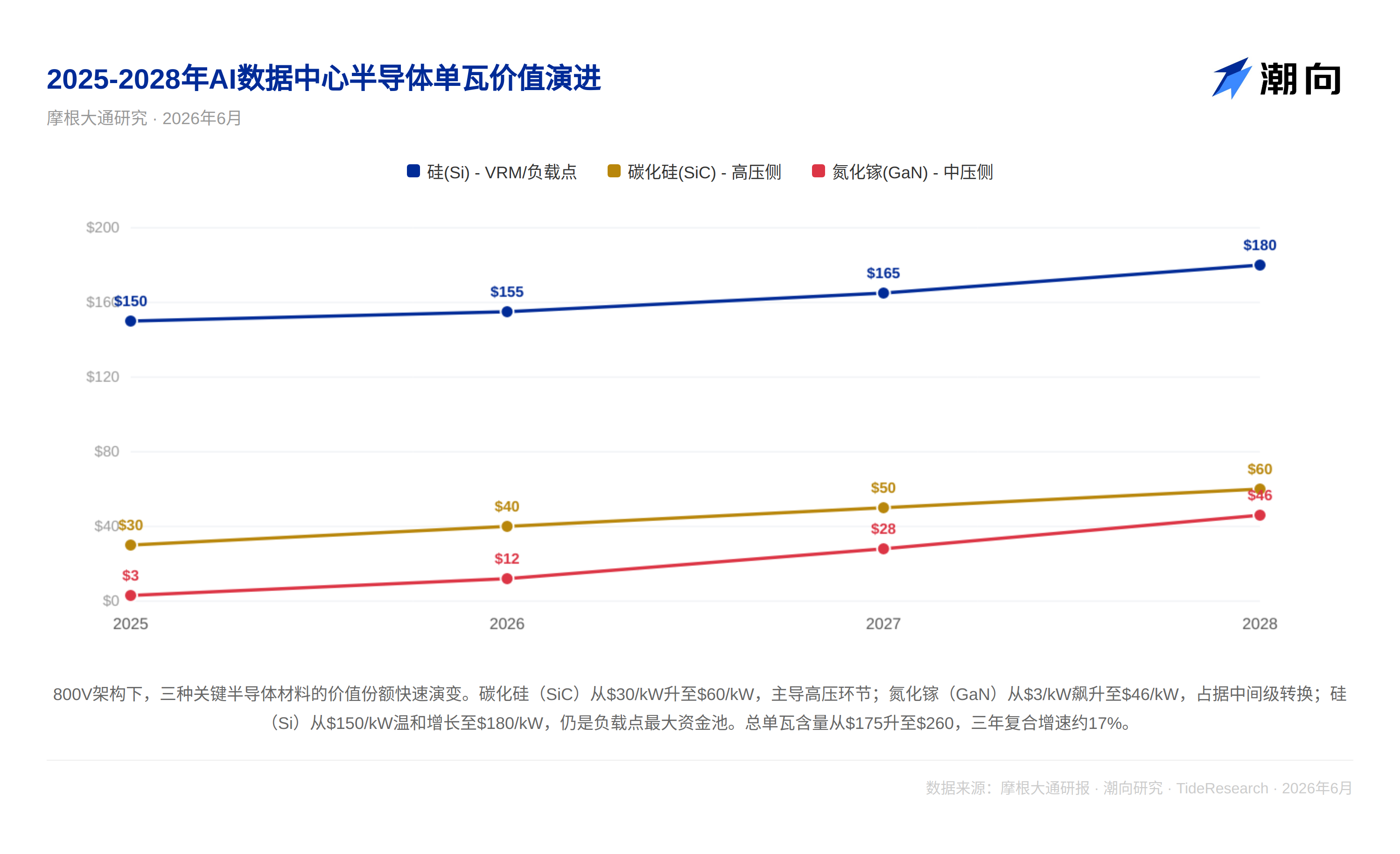

报告对不同半导体材料的份额变化给出了量化路径。碳化硅单瓦含量从当前 30 美元升至长期 60 美元，主导电网到机架的高压环节。氮化镓（GaN）从 3 美元飙升至 46 美元，在 800V 到低压的中间级转换中胜出。硅从 150 美元温和增长到 180 美元，仍占据 VRM/负载点这一最大资金池，靠性价比守擂。
关键玩家格局也在成型。英飞凌（全链条布局最强）、MPS（VRM 龙头，英伟达核心供应商） 和瑞萨在中间级转换和负载点环节占据最大份额，英伟达已选定其中多家作为供应商。报告逐一覆盖了 12 家核心公司：英飞凌、MPS、瑞萨、TI、意法半导体、Navitas（GaN 技术领先）、ADI、安森美、罗姆、Innoscience、AOS 和 Wolfspeed。
潮向视角
摩根大通这份报告的价值核心在于框架搭建，而非给了某个具体目标价。$192 亿的规模放在 AI 基建整体里不算大，但关键在于：没有足够的电力半导体，再多 GPU 也跑不起来。
报告有两个未充分展开的假设。第一，电网扩容的交付周期（美国中位 3-5 年）与数据中心两年建成周期存在严重不匹配，2028 年 81 GW 的装机预测可能面临电网侧的执行风险，即美国电网的升级能力跟不上。第二，英伟达在整条价值链的定价权都在它手上，它在 Kyber 机架中选谁做电力供应商，直接影响竞争格局。摩根大通自身与英飞凌、意法半导体等覆盖公司有投行关系，在看具体公司推荐时应考虑这一背景。
